Raspberry Pi Motor Sürücü Karti

Raspberry Pi Motor Sürücü Karti - WaveShare

RPi Motor Sürücü Karti Raspberry Pi için 2 Adet DC Motor veya 1 Adet Step Motor sürme olanagi verir. Raspberry Pi'ye dayali DIY mobil robot için ideal bir seçimdir.

Raspberry Pi Motor Sürücü Karti Özellikleri

• Raspberry Pi A + / B + / 2B / 3B'yi destekler
• Freescale H-bridge sürücüsü MC33886, DC motorlari her iki yöne çevirmek için kontrol eder
• Yerlesik 5V regülatör, Raspberry Pi'ye güç saglar
• Uzaktan kumanda robotu için kullanilan dahili IR alicisi
• Çoklu koruma devresi, mükemmel kararlilik
  • 2A kendini kurtarma sigortasi, Pi'nizi güvende tutun
  • Sürücü yongasi özellikleri Büyük Çikis Akimi için Kisa Devre Kapatma, Düsük Gerilim Devre Disi Birakma Islevi
  • Motor çikisi için ters polarite koruma
  • Güç kaynagi için anti-reversiyon diyodu
• Güç girisi araligi: 7V ~ 40V
• Tek motor çikis akimi: 5A'ya kadar
• Raspberry Pi için güç kaynagi akimi: 2A'ya kadar

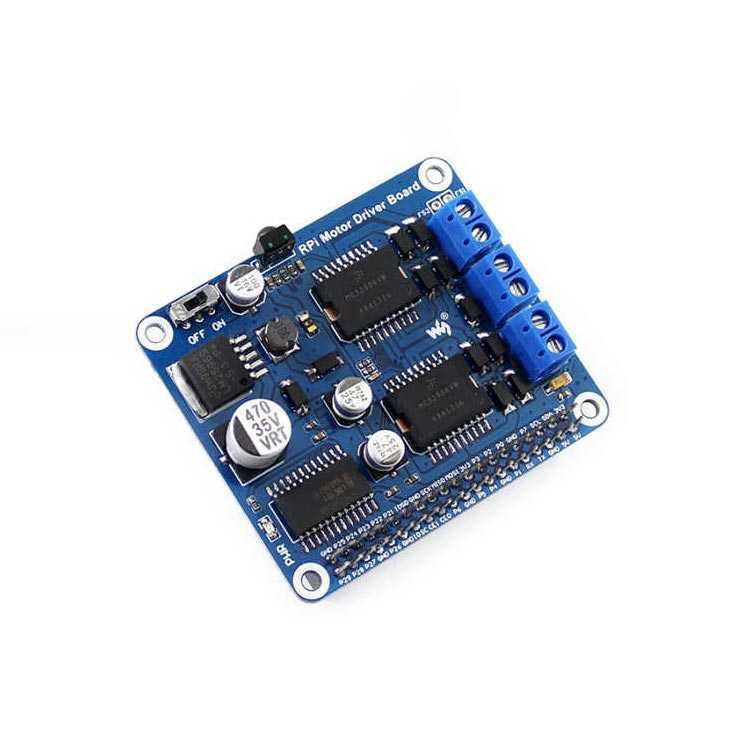

Raspberry Pi Motor Sürücü Karti Açiklamasi

1. Raspberry Pi GPIO arabirimi: Raspberry Pi'yi baglamak için
2. Motor vidali terminal: motorlari baglamak için
3. Harici güç girisi
4. 74LVC4245AD: voltaj seviyesi dönüstürme yongasi, tamponlama cihazi
5. MC33886: motor sürücü çipi
6. LM2596-5.0: 5V regülatör
7. Güç göstergesi
8. Raspberry Pi gücü seçimi
   1. KAPAMA: Raspberry Pi, Motor Sürücü Kartina güç veriyor
   2. AÇIK: Motor Sürücü Karti, Raspberry Pi'ye güç veriyor
9. 2A kendini kurtarma sigortasi
10. IR alicisi
11. Schottky diyotlari: motor sürücüsünü korur
12. Güç kaynagi anti-reverse diyot
