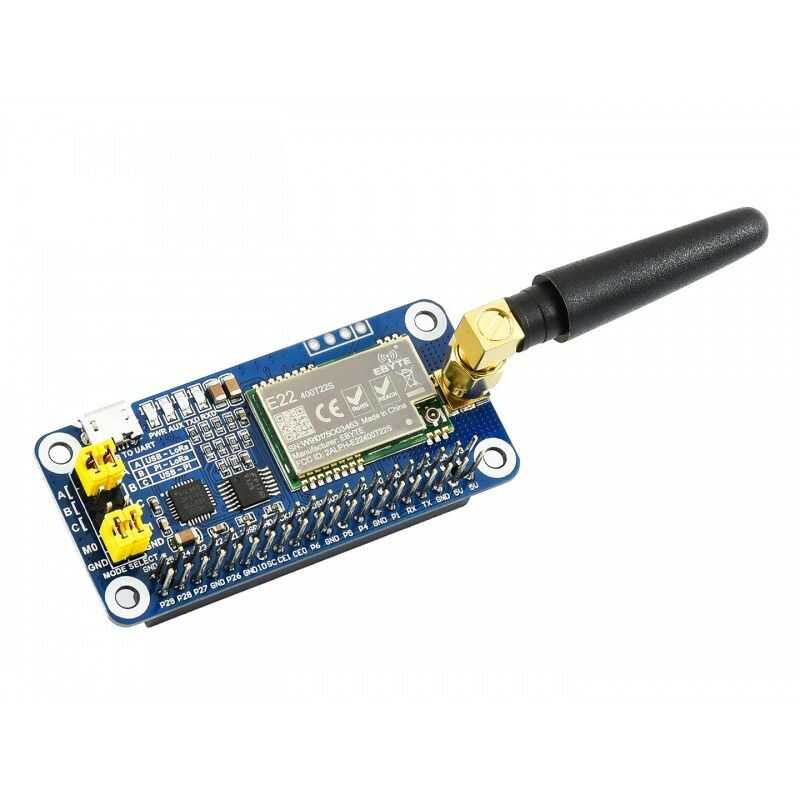

Raspberry Pi için SX1268 LoRa HAT, 433 MHz

Raspberry Pi için SX1268 LoRa HAT, 433 MHz Frekans Bandi

SX1268 tabanli Raspberry Pi LoRa HAT, 433MHz frekans bandini kapsiyor. Seri port üzerinden 5 km'ye kadar veri aktarimi saglar.

Yeni nesil LoRa yayili spektrum modülasyon teknolojisi kullanilarak, modülün iletisim mesafesi 5km kadardir, ayrica daha uzun iletmek için otomatik tekrarlamayi da destekler. Diger özellikler arasinda Wake on Radio, kablosuz yapilandirma, tasiyici algilayici, iletisim anahtari vb.

Normal LoRa modülleriyle karsilastirildiginda SX1268 LoRa HAT, daha uzun iletisim mesafesi, daha yüksek oran, daha düsük tüketim, daha iyi güvenlik ve parazit önleme saglar. Endüstriyel kontrol, akilli ev, veri toplama vb. Çesitli uygulamalar için uygundur.

Teknik Özellikler

• Standart Raspberry Pi 40PIN GPIO uzatma basligi, Raspberry Pi serisi panolari destekler
• Yerlesik CP2102 USB TO UART dönüstürücü, seri hata ayiklama için
• Arduino / STM32 gibi ana bilgisayar kartlarini baglamak için UART kontrol arayüzünü getirir
• 4x LED göstergeleri, modül durumunu kontrol etmek kolay
• LoRa spread spectrum modulation teknolojisi, 84'e kadar mevcut sinyal kanali, daha uzun iletisim mesafesi, parazite daha dayanikli
• Ultra uzun menzilli iletisime uygun, otomatik çoklu seviye tekrari ayni bölgede çoklu aga izin verir
• Pille çalisan uygulamalar için derin uyku ve Radyoda Uyanma gibi düsük güç tüketimi özellikleri
• Çözülemeyecek olan özellestirilebilir iletisim anahtari, kullanici verilerinin güvenligini büyük ölçüde artirir
• Iletimden önce sinyal kanali sesini izleyen LBT'yi destekler, zorlu ortamlarda basari oranini büyük ölçüde arttirir
• Sinyal kalitesini degerlendirmek ve sebekeyi ayarlamak için RSSI sinyal yogunlugunu destekler
• Kablosuz komut / veri paketi göndererek kablosuz parametre yapilandirmasini destekler, modül parametresini uzaktan yapilandirin veya alin
• Sabit nokta iletimi, yayin, sinyal kanali izleyicisini destekler
• Gelistirme kaynaklari ve kilavuz ile birlikte gelir (Raspberry Pi / STM32 için örnekler)

Lütfen Notu Okuyunuz.

• Raspberry Pi ürüne dahil degildir.

SX1268 LoRa modülü

74HC125V: voltaj seviyesi çeviricisi

CP2102: USB'den UART'a dönüstürücü

Ahududu Pi GPIO konektörü: Raspberry Pi ile baglamak için

USB UART baglanti noktasi

UART baslik: STM32 / Arduino gibi ana bilgisayar kartlarini baglamak için

SMA anten konektörü

lIPEX anten konektörü

Göstergeler:

• RXD / TXD: UART RX / TX göstergesi
• AUX: yardimci gösterge
• PWR: güç göstergesi

UART seçim jumperlari

• A: LoRa modülünü USB TO UART üzerinden kontrol edin
• B: LoRa modülünü Ahududu Pi ile kontrol edin
• C: Raspberry Pi’ye UART USB üzerinden erisim

LoRa modu seçim jumperlari

• kisa M0, kisa M1: iletim modu
• kisa M0, açik M1: yapilandirma modu
• M0'i açin, kisa M1: WOR modu
• M0'i açin, M1'i açin: derin uyku modu
