PWM Sinyal Jeneratörü Modülü
(0 Yorum)
Yorum Yap >
Ürün Kod: 5580
Stok : Stokta Yok
Tedarikçi stok kodu: sensor138
255,88 TL + KDV
307,05 TL KDV
DAHİL
DAHİL

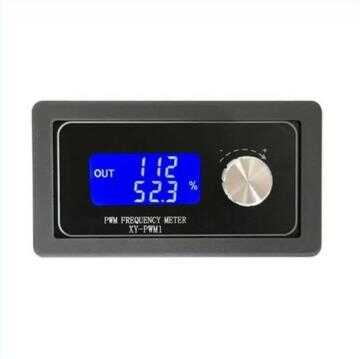

PWM Sinyal Jeneratörü Modülü
PWM Sinyal Jeneratörü Modülü, 3.3V ile 30V arasında bir voltaj değerinde, 1 Hz'den 150KHz'e kadar olan PWM darbeleri üretmenizi sağlayan modül. Bu modülü motor kontrolü, pwm sinyal üretimi, pwm sinyal lambası veya hız kontrolü vb. işlemlerde kullanabilirsiniz.
PWM Sinyal Jeneratörü Modülü Teknik Özellikleri
- Frekans ve görev döngüsünü gösteren LCD ekran
- Gerilim Aralığı - DC 3.3V-30V
- Frekans aralığı
- Normal mod: 1Hz ~ 150KHz
- Hassas mod: 1hz ~ 15khz
- Frekans doğruluğu:% 2
- Görev döngüsü doğruluğu
- Normal modda% 1
- Hassas modda% 0.1
- Görev döngüsü aralığı -% 0,00 -% 100
- Çıkış Akımı - Yaklaşık 5-30mA
- Boyutlar - 79x43x37mm
- Sıcaklık Aralığı - -40 ℃ ~ 85 ℃
- Nem -% 0 ~% 95 bağıl nem
Tipik bir iş akışı aşağıdaki gibidir:
- Güç kaynağına bağlayın
- Normal modu ve Hassas modu değiştirmek için döner düğmeye 10 saniye boyunca basın
- Frekansı ayarlamak ve düğmeyi çevirerek değeri değiştirmek için potansı döndürün
- Görev döngüsünü ayarlamak için döner düğmeye 2 saniye boyunca basın
- Ayarlanan parametreleri kilitlemek için 5 saniye basılı tutun
Frekansları 100KHz veya daha yüksek hızda görüntülemek için ilginç bir yol vardır:
- "100" göstergesi, PWM çıkış frekansının 100Hz olduğunu gösterir
- '1.91' gösterimi, PWM çıkış frekansının 1.91KHz olduğunu gösterir
- ‘52 .1 ’göstergesinin PWM çıkış frekansının 52.1KHz olduğu anlamına gelir.
- ‘1.3.4’ göstergesinde PWM çıkış frekansı 134KHz;
