NRF24L01 2.4GHz Smd Wireless Modül

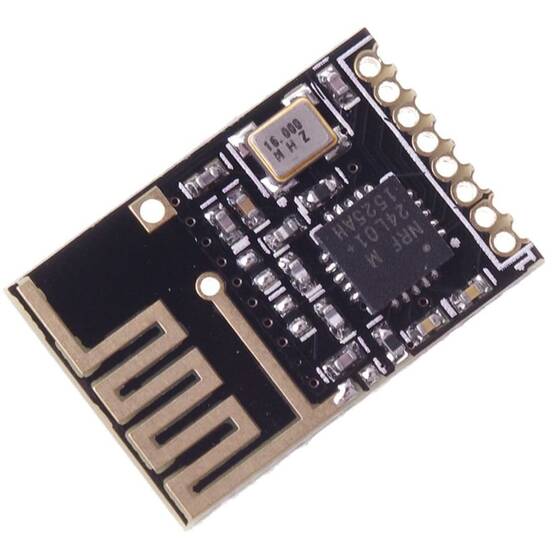

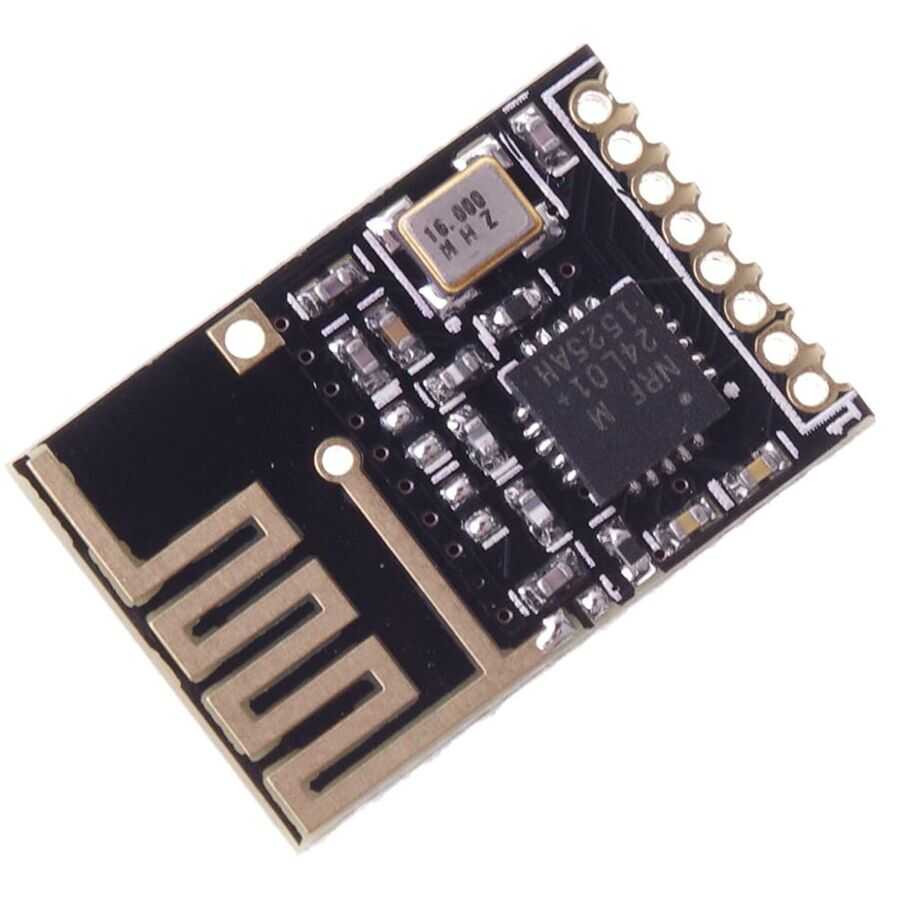

NRF24L01 Anten Modülü

NRF24L01 Anten Modülü, NRF24L01 çipi kullanilmis, kablosuz 2.4 GHz'lik RF haberlesme modülüdür. 2 adet modül ile yüksek hizda kablosuz haberlesme yapabilirsiniz.

Bu modül Nordic Semiconductor'in en yeni 2.4ghz alici-vericisi olan nrf24l01 + 'yi kullanir. Uygulama denetleyicisi için yüksek hizli bir SPI arabirimini destekleyen Gelismis shockburst ™ donanim protokolü hizlandiricisini içeren eksiksiz bir 2.4 GHz RF alici-verici, RF sentezleyici ve temel bant mantigini entegre eder. IC'nin "+" versiyonu gelismis menzil, hassasiyet ve veri hizlarina sahiptir. Komut seti, orijinal nrf24l01 ile geriye dönük uyumludur.

PCB anteni sayesinde harici anten gerekmeden haberlesebilir.

NRF24L01 Anten Modülü Teknik Özellikleri

• 6 alici islevini ayni anda saglamak için MultiCeiver donanimi

• + / - 60 ppm kristal

• Anteni eslestirirken yalnizca harici bir endüktansa ihtiyaç duyar.

• Çok katmanli PCB yok.

• 5V giris tolerans seviyesi

• Harici seviye dönüstürücüye gerek yok.

• Gelistirilmis ShockBurst ve seri arayüz, çesitli düsük maliyetli MCU ile kolayca baglanabilir.

• SPI Arabirimli MCU yok.

• 20 pinli 4x4 mm QFN kursunsuz paket çok az harici bilesen

• Tepe akimi 12.5mA alindiginda hizi 2Mbit / s

• 2Mbit / s hizi @ 0dBm 11mA tepe çikis akimi

• Sadece küçük bir ortalama akimin 2Mbit / s hizi

• 400nA güç kapatma modu, güç tüketimi

• Bekleme modunda 32uA güç tüketimi

• 30us hizli anahtarlama ve uyanma süresi

• 1.9 ile 3.6V düsük voltajli çalisma

• Gürültüyü azaltmak mümkün

Uygulama:

• Fare, klavye, kablosuz kulakliklar, akilli spor ekipmanlari, uzaktan kumandalar, ses uygulamalari, güvenlik cihazlari, VOIP uygulamalari.
