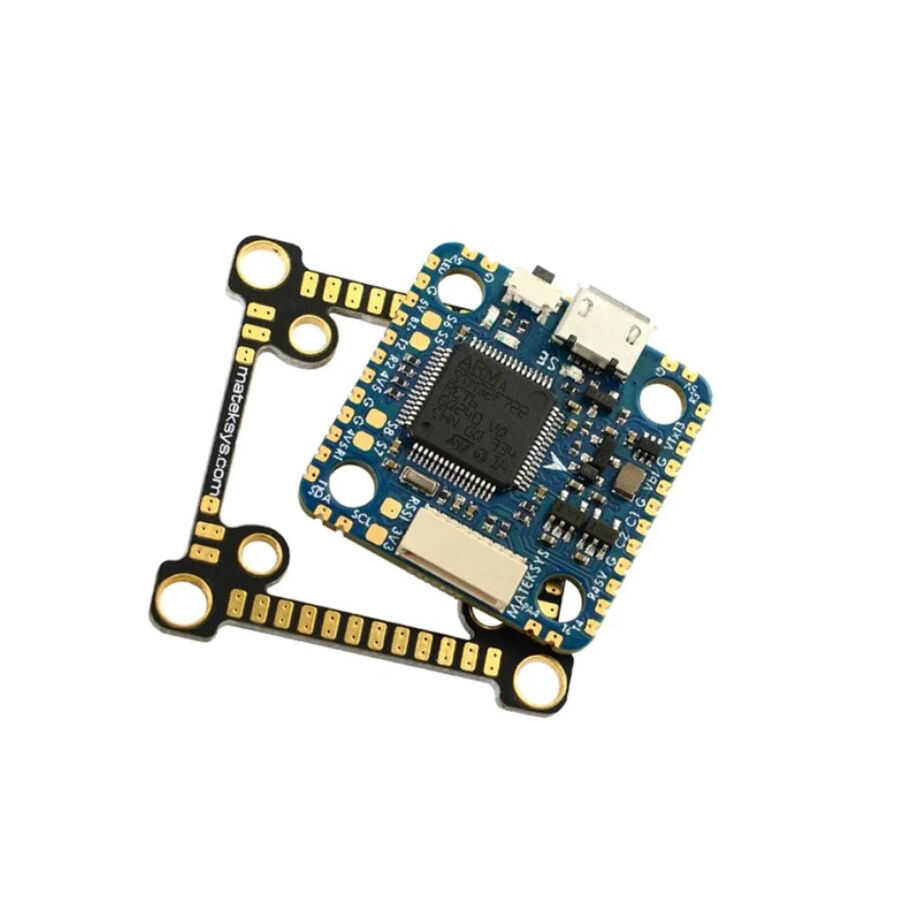

F722 Mini SE F7 Uçus Kontrol Karti

V1.0 Tiny F3 Uçus kontrol Karti

Uçus kontrol karti, insansiz hava aracinin kontrolünde kullanicidan aldigi komut sinyallerini uçuk kontrol karti üzerindeki alicidan alarak düzenler. Uçus kontrol karti, sensörlerden aldigi bilgiler araciligi ile IHA'nin hareket etmesini saglayan bir devre kartidir.

FC ÖzelliklerI

• MCU: 216MHz STM32F722RET6
• IMU: MPU6000 (SPI)
• OSD: AT7456E (SPI)
• Baro: Infineon DPS310 (I2C)
• Kara kutu: 32M-byte Flash bellek (SPI)
• Dahili inversiyonlu 5x Uarts (1,2,3,4,6)
• 1x softseri desteklenen
• 8x Dshot/Proshot/oneshot çikislari
• 1x I2C
• 1x SH1.0 _ 8pin konektörü (Vbat/G/Curr/R6/S1/S2/S3/S4)
• FC durumu için 3x led (mavi, yesil) ve 3.3V göstergesi (kirmizi)
• VTX için Vbat filtreli çikis gücü, AUX üzerinden degistirilebilir (modlar tab-user1)
• Çift kamera görüntüsü AUX ile degistirilebilir (mod tab-user2)
• Cabrio 20mm ila 30.5mm montaj
• Kamera kontrolü: evet
• Ücretsiz BLHeli ESC geçisi
• Smartaudio & Tramp VTX protokolü: evet
• DJI OSD: evet (herhangi bir yedek Uart Tx ve Rx)
• WS2812 Led serit: evet
• Beeper: evet
• RSSI: evet
• INAV analog hiz için ek ADC
• Boyutlar: 28x28mm

GÜÇ
