W5100 Arduino Ethernet Shield

W5100 Arduino Ethernet Shield

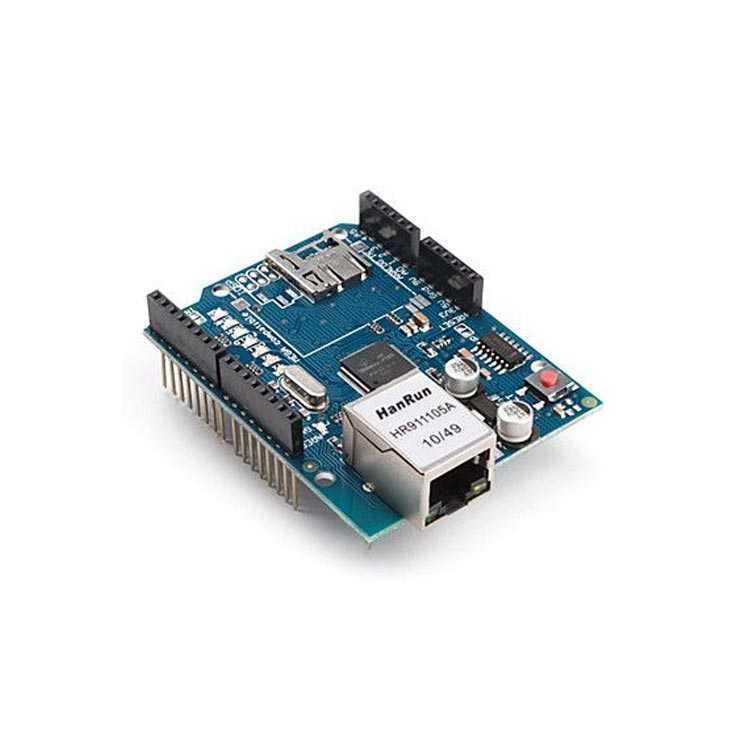

W5100 Arduino Ethernet Shield, Arduino Ethernet Shield, Arduino tarafından sağlanan devre şeması üzerinden hazırlanıp, üretilmiş ethernet shielddir. Orjinal Arduino Ethernet Shield ile birebir uyumludur ve onun için hazırlanmış tüm kütüphane ve kodlar bu shield'de de kullanılabilir. Arduino Ethernet Shield kullanarak arduino kartınızı birkaç dakika içerisinde internete bağlayabilirsiniz. Ethernet Shield'i arduino üzerine takınız, ve RJ45 kablosunu da ethernet shield'e takınız, birkaç adımı takip ederek arduino'yu internet üzerinden kontrol etmeye başlayabilirsiniz.

Arduino, Ethernet Shield işlemcisi olan Wiznet W5100 ve SD kart arduino ile SPI hattı üzerinden haberleşmektedir. Bu pinler UNO'da 11,12 ve 13, MEGA'da 50,51 ve 52. pinlerdir. Her iki modelde de 10. pin W5100'ün, 4. pin ise SD kartın seçim pinidir. Bu pinler genel giriş çıkış pini olarak kullanılmazlar. Arduino MEGA'da donanımsal SS pini (53. pin) SD kart ya da W5100 için kullanılmamaktadır. Fakat bu pin mutlaka çıkış pini olarak ayarlanmalıdır.

Unutulmaması gereken önemli bir nokta W5100 ve SD kart aynı SPI hattını kullandığından aynı anda sadece biri aktif olmaktadır. Eğer iki haberleşme aynı anda yapılmak istenirse kullanılan kütüphanenin ortak olmasına dikkat edilmelidir. Aynı anda ikisini kullanmayacaksanız kullanmadığınız kısmı pasif etmeniz gerekmektedir. SD kartı pasif etmek için 4. pini çıkış olarak gösterip bu pinden 5V (high) çıkış vermeniz gerekmektedir. W5100'ü pasif hale getirmek için ise 10. pini çıkış olarak gösterip 5V (high) çıkış vermeniz gerekmektedir.

W5100 Arduino Ethernet Shield Teknik Özellikleri
