200 Adım Bipolar Step Motor - 57x76mm 3.2v 2.8a

200 Adım Bipolar Step Motor - 57x76mm 3.2v 2.8a

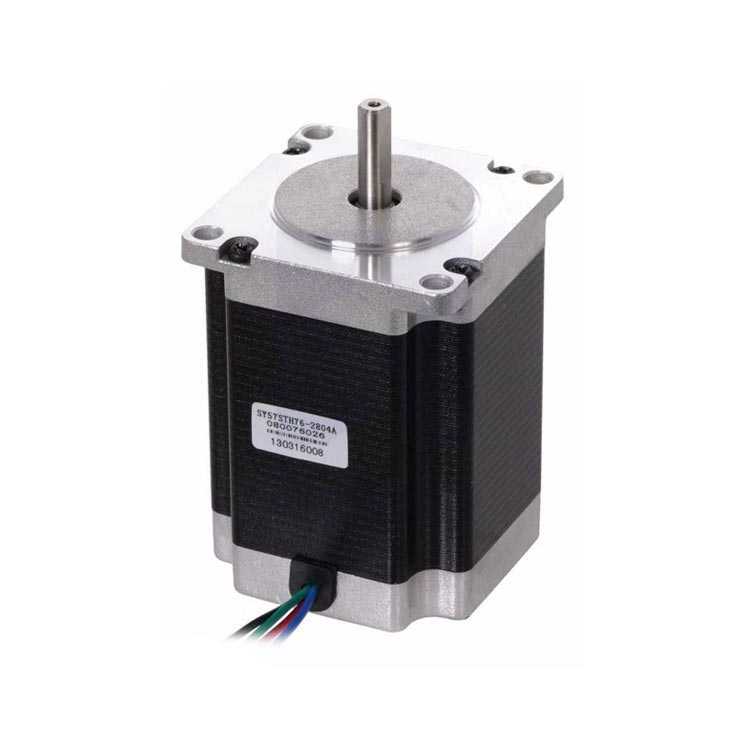

200 Adım Bipolar Step Motor - 57x76mm 3.2v 2.8a, bu nema 23 boyutlu hibrid bipolar step motor 1.8 ° basamak açısına sahiptir. Her faz 3.2 kg'de 2,8 A, 19 kg-cm'lik (270 oz-in) bir tutma torkuna izin verir. Bu 200 adım yüksek torklu bipolar step motor, dört renk kodlu telle çıplak kablo ile sonlandırılmıştır: siyah ve yeşil bir bobine bağlanır; kırmızı ve mavi birbirine bağlanır. Bir çift uygun H-köprüsü (her bobin için bir tane) ile kontrol edilebilir, ancak bipolar step motor sürücüsü kullanmanızı öneririz.

Step motorları, genellikle, hassas konum kontrolünün arzu edildiği ve geri besleme kontrol sisteminin maliyetinin veya karmaşıklığının garanti edilmediği çeşitli uygulamalarda kullanılır. Burada, kademeli motorların sıklıkla bulunduğu birkaç uygulama bulunmaktadır:

• Yazıcılar
• CNC makineleri
• 3B yazıcı / prototip makineleri (ör. RepRap)
• Lazerli kesiciler
• Al ve yerleştir makineleri
• Doğrusal aktüatörler
• Sabit sürücüler

200 Adım Bipolar Step Motor - 57x76mm 3.2v 2.8a Teknik Özellikleri

• Boyut: 56.4 mm kare × 76 mm, mil dahil değil (NEMA 23)
• Ağırlık: 1 kg (35 oz)
• Mil çapı: 6.35 mm (0.25 ")" D "
• Devir basamakları: 200
• Şu anki değerlendirme: 2.8 A bobine
• Gerilim derecelendirmesi: 3.2 V
• Direnç: Bobin başına 1,13 Ω
• Tutma torku: 19 kg-cm (270 oz-in)
• Endüktans: bobine 3.6 mH
• Kurşun uzunluğu: 30 cm (12 ")
• İki mafsal rulman tarafından desteklenen çıkış mili
