1Hz-150Khz Lcd Ekranli Sinyal Jeneratör Modülü XY-LPWM
DAHİL

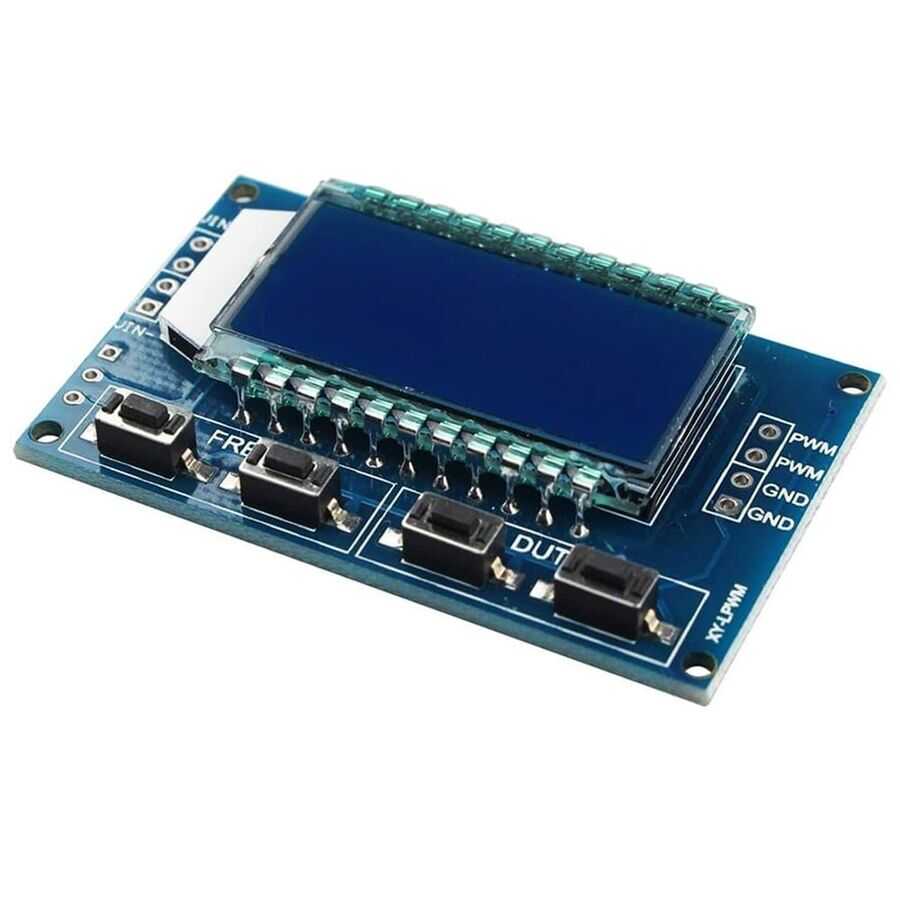

1Hz-150Khz Lcd Ekranli Sinyal Jeneratör Modülü
1Hz-150Khz Lcd Ekranli Sinyal Jeneratör Modülü, PWM hiz kontrolü (örnegin motor sürücüleri) ve diger mikro denetleyici kullanimlarini içeren deneysel gelisim için kare dalga sinyali üretme yetenegine sahiptir. Seri Protokol TTL (TXD ve RXD pinleri) ile kontrol edilebilir. Kararli ve güvenilir ve kullanimi oldukça basittir.
1Hz-150Khz Lcd Ekranli Sinyal Jeneratör Modülü Teknik Özellikleri
| Üretici Firma | diymore |
| Ürün Kategorisi | Sinyal Jenaratörü |
| Seri | XY-LPWM |
| Çalisma Gerilimi | 3.3 ~ 30 VDC |
| Frekans Araligi | 1Hz - 150 KHz |
| Frekans Dogrulugu | Her araliktaki dogruluk yaklasik% 2'dir. |
| Sinyal Yükü Kapasitesi | 5 ~ 30 mA |
| Çikis Genligi | Besleme Gerilimine Esit PWM Genlik |
| Çalisma Sicakligi | -20°C ~ +70°C |
| Boyutlar | 52 x 32 x 10 mm |
| 9600 Bps Veri Bitleri | 8 |
| Durdurma Biti | 1 |
| Kontrol Basamagi | Yok |
| Akis Kontrolü | Yok |
Ayarlama Parametreleri:
| 1) PWM'nin Frekansini Ayarlama | "F101" komutu: Frekansi 101 HZ (001 ila 999) olarak ayarlayin. "F1.05" komutu: 1.05 KHZ (1.00 ~ 9.99) sikligini ayarlayin. "F10.5" komutu: Frekansi 10.5KHZ (10.0 ~ 99.9) olarak ayarlayin. "F1.0.5" komutu: 105KHZ (1.0.0 ~ 1.5.0) frekansini ayarlayin. |
| 2) PWM Görev Döngüsünün Ayarlanma | D X X X ": PWM görev çevrimini X X X olarak ayarlayin; (001 ~ 100) Örnek: “D050”, PWM görev çevriminin% 50 oldugunu belirler |
| 3) Set Parametresini Okuyun | Ayarlanan parametreleri okumak için bir "read" dizisi gönderin. Basariyla döndü: ASAGI Kurulum geri dönemedi: FALL |
