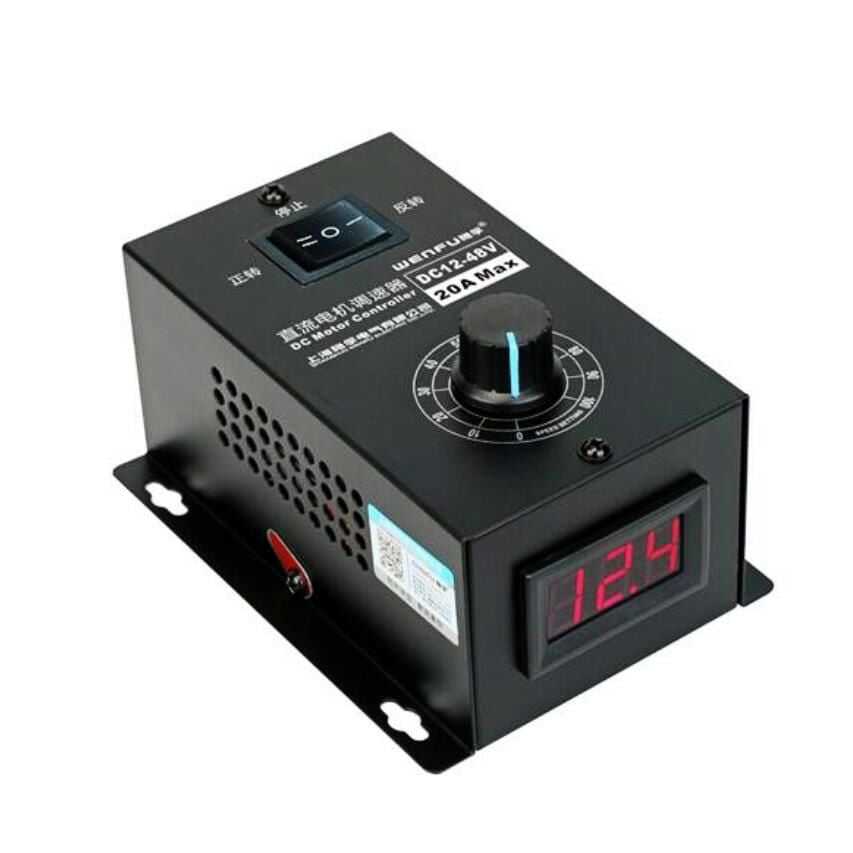

12-48V 20A Yön Kontrollü DC Motor Sürücü

PWM DC Motor Hız Regülatörü, Darbe Genişliği Modülasyonlu (PWM) ayarlayarak bir DC motorun hızını kontrol eder. Büyük 3 basamaklı LED ekran numaraları, en olumsuz koşullarda görüntülemeye olanak tanır. 3 haneli LED göstergenin görüntüleme aralığı "000” - "100” arasındadır. (Örneğin, "60” görüntülendiğinde, PWM çıkış görev döngüsünün %60 olduğu anlamına gelir).



Sürücü üzerinde rocker swich ve potansiyometre bulunur. Switch ile yön değişikliği yapılabilir. "I" konumu ileri, "O" konumu dur, "II" konumu geri. Anahtarı "I" veya "II" konumundan "O" konumuna çevirdiğinizde, motor 1 saniye içinde frenlenecektir. Basmalı anahtarı "O" konumundan "I" veya "II" konumuna çevirdiğinizde, motor yumuşak bir şekilde çalışmaya başlayacaktır. Potansiyometre ile de hızı ayarlanmaktadır.



Giriş besleme voltajı aralığı: DC 10V-24V

Anma akımı: 10A, Maks 20A

PWM frekansı: 25kHz

Güç: 800W Max

Ayarlanabilir hız aralığı: %0-100

-Sürücüyü kablolamaya çalışmadan önce gücün kapalı olduğundan emin olun.

-POZİTİF VE NEGATİF GÜÇ YÜKLERİNİ TERSİNE BAĞLAMAYIN. BU KONTROL CİHAZINA ZARAR VERİR.

-MOTOR YÖNÜNÜ DEĞİŞTİRMEK İÇİN, MOTORUN POZİTİF VE NEGATİF KABLOLARINI DEĞİŞTİRİN.

1. Kabloları bağlayın, "kablo şemasına" bakın.

2. Gücü açın ve potansiyometreyi ayarlayın.

3. LED ekran, PWM çıkış görev döngüsünü gösterir.
