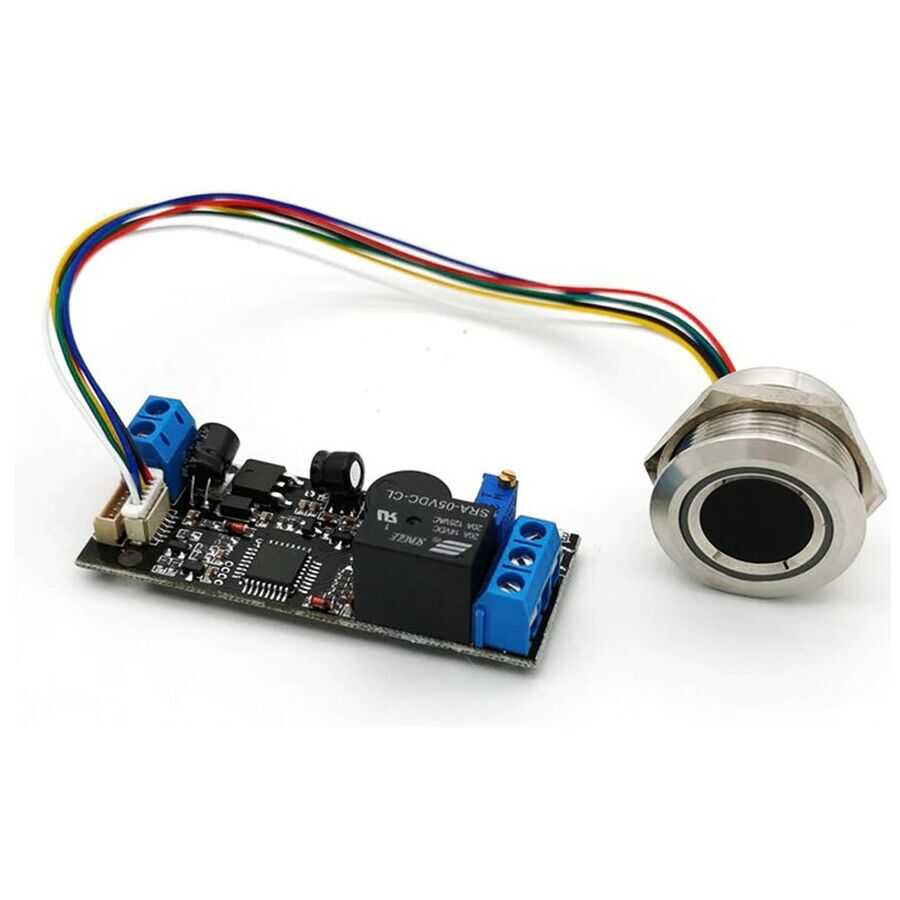

R503 Parmak izi Sensör + K202 12V Kontrol Karti
DAHİL
Parmak izi Sensörü + K202 12V Kontrol Karti
Parmak izi modülü, parmak indüksiyonu ile etkinlestirilir. Röle süresi dügmeyi çevirerek ayarlanabilir. Parmak izlerini kaydetmek çok basittir, sadece parmak izlerini kaydetmek için ayar dügmesine basin. Ürün kompakt ve kurulumu kolaydir. 120 parmak izine kadar saklayabilir.
K202 düsük güç tüketimi için tasarlanmistir. Güç kaynagi DC 10V-24V, röle süresi dügmeyi döndürerek ayarlanabilir, röle süresi: 0.5-13 saniye araligindadir.
Not:
1. Tüm gösterge isiklari bekleme durumunda kapali ve isiklar çalisma durumunda açiktir.
2. Herhangi bir parmak izi fabrika durumunda kullanilabilir, ancak parmak izi kaydedildikten sonra islev geçersiz olacaktir. K202 R300, R301T, R303, R303T, R305, R306, R307, R501, R502, R502-A, R503 parmak izi modülü ile birlikte kullanilabilir
Isik, çekim ve farkli görüntüler resimdeki ögenin rengine gerçek seyden biraz farkli neden olabilir. Izin verilen ölçüm hatasi +/- 1-3cm
R503 Parmak izi Sensörü + K202 12V Kontrol Karti Teknik Özellikleri
Üretici Firma | grow |
Ürün Kategorisi | Medikal Sensörler |
P1: Güç Kaynagi | DC 12V |
Çikis | Röle (maks. Akim: 10A) |
Bekleme Akimi | 15uA |
Parmak izi Kapasitesi | 120 adet |
Boyutu | 64.4 x 25.4mm |
P2: | MX 1.0mm uzay 6 Pin parmak izi modülü (R502, R502-A, R503 baglayabilirsiniz) |
P3: | MX 1.25mm uzay 6 Pin parmak izi modülü (R300 baglayabilirsiniz, R301T, R303, R303T, R305, R306, R307, R501) |
K202 Kontrol Panosu Için Talimatlar:
SET Dügmesi | Kisa bir süre içinde SET dügmesine basin. Mavi gösterge isigi hizli yanip söner ve kayit durumuna geçer. Parmak izi toplama alanina parmak izi koyun, müzik duydugunda parmak izi kaydi basarili olur. Parmak izi kayit durumunda sistem sürekli olarak kaydedilebilir; parmak izi daha fazla eklemeye gerek yoksa, birkaç saniye bekler. |
Fabrika Ayarlarina Geri Dönme | Baslatma isleminin basarili oldugunu belirten uzun bir "Di" bip sesi ve müzik duyana kadar ayar dügmesine basin. |
Röle Süresini Ayarlayin | Rölenin kapanis süresini 0.5 ile 13 saniye arasinda ayarlamak için k2'yi çevirin. |
Kullanim | Parmaga basin, parmak izi geçtikten sonra röle kapanir ve kapanis süresi K2 |
