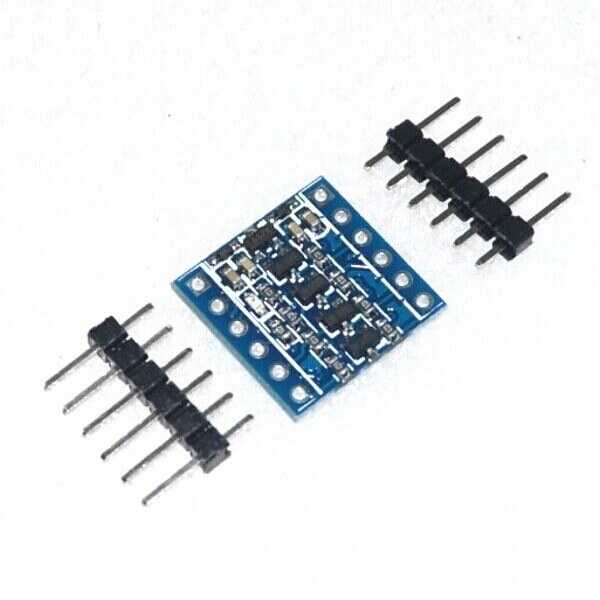

Lojik Gerilim Seviye Dönüştürücü (3.3V-5V)

Lojik Gerilim Seviye Dönüştürücü (3.3V-5V)

Lojik Gerilim Seviye Dönüştürücü (3.3V-5V), Farklı dijital voltaj seviyelerinde iki cihaz bağlamak için bu modülü kullanın. Örneğin: Arduino'yu (5V cihazı), ESP8266'ya (3.3V cihaza) bağlamak için kullanabilirsiniz.

Bu modül, hem yüksek hem de düşük voltaj seviyesinden güç beslemenizi gerektirir. Yüksek gerilim kaynağını "HV" pimine ve şasisini "HV" piminin yanındaki "GND" pimine bağlayın. Ayrıca, düşük gerilim kaynağını "LV" pinine ve topraklamasını "LV" pininin yanındaki "GND" pinine bağlayın. Örneğin, Arduino'nuzu (5V sinyalleri) bir ESP8266'ya (3.3V sinyalleri) bağlıyorsanız, modül üzerindeki "HV" pinini Arduino'nuzdaki 5V besleme pinine ve "GND" pinine " HV "Arduino'nuzdaki" GND "iğnesine sabitleyin. Ardından, modül üzerindeki "LV" pinini ESP8266'ya güç sağlayan 3.3V güç kaynağına ve "LV" pininin yanındaki "GND" pinini 3.3V güç kaynağının topraklamasına bağlayın. Arduino'nuzdan sinyal pimini bu modüldeki sinyal pimlerinden birine (örneğin, "HV1 pimi") bağlar ve ardından ESP8266 üzerindeki istenen sinyal pimini bu modüldeki karşılık gelen pime bağlarsınız (" LV1 "daha yüksek voltaj sinyali" HV1 "e bağlıysa).

Lojik Gerilim Seviye Dönüştürücü (3.3V-5V) Teknik Özellikleri
